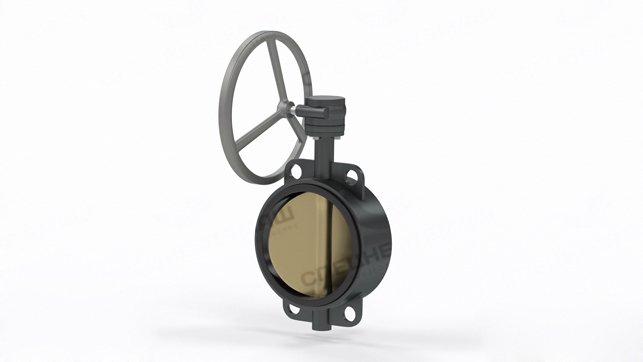

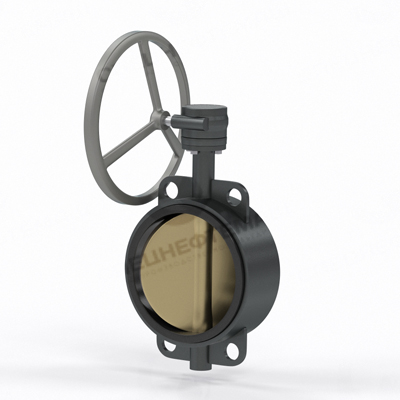

Затворы дисковые поворотные СНМ 58060
Дисковый затвор СНМ 58060 представляет собой затвор с симметричным диском и предназначен для сложных условий с повышенными требованиями к ремонтопригодности. Основной способ присоединения – межфланцевый с проушинами (гладкими или резьбовыми). Класс герметичности «А».
Конструкция данной детали отличается мягкой манжетой выполненной из эластомера и не имеет жесткого кольца. Шток и диск крепятся без штифта, что позволяет исключить его «вырывание» при использовании затвора.
Использовать затвор можно при температуре до +180 градусов Цельсия, а установка разрешена в различных положениях. Исключение составляют изделия с электроприводом, который нельзя устанавливать внизу.
Удобная и эргономичная конструкция позволяет ремонтировать и осуществлять замену комплектующих без специальной техники и средств, только своими силами. Это значительно упрощает эксплуатацию изделия.
По желанию клиента затвор СНМ 58060 может быть дополнен различными приводами (пневмо- и электро-), крепежами и фланцами.
Технические характеристики
| Изготовление и поставка: | По ТУ 3700-002-24009276-2015 |
| Тип конструкции: | Затворы с симметричным диском, с мягкой манжетой из эластомера |
| Диаметр номинальный | DN 40 – DN 600 |
| Давление номинальное | - PN 6, 10,16 кгс/см2 |
| Температура рабочей среды: | до +180°С в зависимости от материала манжеты |
| Управление: | - рукоятка DN 40-200 - редуктор DN 40-600 - электро- или пневмопривод- DN 40-600 |
| Класс герметичности: | «А» по ГОСТ Р 54808-2011 |
| Основные рабочие среды: | Вода, воздух, природный газ и газообразные продукты, газообразный аммиак, нефтепродукты, углеводороды, кислоты, щелочи, спирты, морская вода |
| Присоединение: | - стяжное между фланцами трубопровода; |
| Установочное положение: | Любое, кроме положения «электроприводом вниз» для для затворов с электроприводом |
| Направление подачи рабочей среды: | Любое |
| Скорость потока рабочей среды: | До 80 м/с для газообразной среды, до 5 м/с для жидкостей |
| Климатическое исполнение: | У, УХЛ, Т, ТМ, ТВ по ГОСТ 15150-69 |
| Расходная характеристика затворов: | Равнопроцентная, при углах открытия диска от 20° до 70° При углах открытия до 60-70° затворы ограниченно могут применяться для дросселирования потока рабочей среды |
Детализация затвора СНМ 58060
| Позиция | Наименование | Позиция | Наименование |
| 1 | Корпус | 5 | Втулка |
| 2 | Диск | 6 | Втулка |
| 3 | Манжета | 7 | Кольцо |
| 4 | Вал |
Манжета
| Материалы манжет | Диапазон температуры | Описание |
| NBR | -30°С …+80°С | - стойкость к маслам, смазочным материалам, топливам, природному газу; - неустойчив к щелочным и кислотным средам, водяному пару |
| EPDM | -40°С…+130°С | - стойкость к воде, пару, щелочам, кислотам, абразивным примесям, воздуху; - неустойчив к горюче-смазочным материалам, жирам |
| Viton | -30°С…+180°С | - стойкость к маслам, бензинам, диз.топливу, растворам кислот и щелочей средней концентрации; - неустойчив к кетонам, горячей воде, пару |
| Silicon | -40°С…+200°С | -общая стойкость к окислителям. Хорошо работает в среде горячего воздуха и газов. -неустойчив к концентрированным кислотам и разбавленным щелочам. Не пригоден для пара и горячей воды. |
Материальное исполнение корпусов и дисков
| Материалы корпусов и дисков | Минимальная температура | Описание |
| GGG40 | -25°С | чугун с шаровидным графитом для применения на улице; |
| WCB | -40°С | углеродистая сталь для неагрессивных сред; |
| GG25 | -10°С | серый чугун для применения внутри помещений; |
| CF8 | -100°С | нержавеющая сталь, применение в условиях агрессивной окружающей среды и при низких температурах. |
| CF8M | -100°С | нержавеющая сталь, применение в условиях агрессивной окружающей среды и при низких температурах. |
Условное обозначение затвора СНМ 58060
| СНМ | 1. | 2. | 3. | 4. | 5. | 6 |
| СНМ | 58060. | 100. | 10. | 2. | 3. | 04 |
| 1 | Затвор дисковый | Серия | |
| с симметричным расположением диска и межфланцевым присоединением DN 40 – 600 мм PN 6, 10, 16 кгс/см2 | СНМ 58060 | стяжной между фланцами трубопровода с гладкими проушинами | |
| СНМ 58062 | стяжной между фланцами трубопровода с резьбовыми проушинами | ||
| 2 | Диаметр (DN) | ||
| 100 | диаметр затвора в мм (100, 200, 300, 400, 600, 700 и др.) | ||
| 3 | Давление (PN) | ||
| 10 | давление в атм (6, 10, 16, 25, 40, и т.д.) | ||
| 4 | Корпус | ||
| 1 | Чугун высокопрочный GGG40 ASTM A5361 | ||
| 2 | Сталь углеродистая WCB ASTM A216 | ||
| 3 | Чугун ковкий GG25 ASTM A126 | ||
| 4 | Сталь коррозионностойкая CF8 ASTM A351 | ||
| 5 | Диск | ||
| 1 | Бронза B1 48 ASTM C954 | ||
| 2 | Сталь углеродистая WCB ASTM A216 | ||
| 3 | Чугун высокопрочный GGG40 ASTM A536 | ||
| 4 | Сталь коррозионностойкая CF8 ASTM A351 | ||
| 5 | Сталь коррозионностойкая CF8 ASTM A351 | ||
| 6 | Материал уплотнения | ||
| 04 | PTFE (от -40С° до +200С°) | ||
Пропускная способность затворов
DN 50-300 конструкция с двумя штоками
DN 350-600 конструкция с одним цельным штоком
| DN | Угол поворота диска, град | ||||||||
| 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | |
| 50 | 0,2 | 5 | 9 | 17 | 27 | 53 | 70 | 115 | 145 |
| 65 | 0,4 | 8 | 15 | 26 | 42 | 83 | 105 | 175 | 225 |
| 80 | 0,6 | 12 | 22 | 38 | 63 | 125 | 160 | 260 | 325 |
| 100 | 0,8 | 17 | 42 | 73 | 120 | 235 | 305 | 510 | 590 |
| 125 | 2 | 45 | 88 | 155 | 250 | 490 | 625 | 1000 | 1125 |
| 150 | 3 | 89 | 145 | 250 | 410 | 800 | 1030 | 1650 | 1950 |
| 200 | 4 | 148 | 250 | 420 | 700 | 1300 | 1750 | 2725 | 3250 |
| 250 | 5 | 232 | 390 | 670 | 1150 | 2150 | 2750 | 4300 | 5000 |
| 300 | 6 | 342 | 550 | 1000 | 1600 | 3100 | 4050 | 5000 | 7500 |
| 350 | 6 | 183 | 500 | 816 | 1372 | 2252 | 3765 | 6150 | 7037 |
| 400 | 8 | 271 | 740 | 1208 | 2031 | 3333 | 5573 | 9104 | 10416 |
| 450 | 11 | 318 | 867 | 1417 | 2382 | 3909 | 6535 | 10676 | 12215 |
| 500 | 14 | 415 | 1133 | 1851 | 3112 | 5107 | 8538 | 13948 | 15959 |
| 600 | 22 | 541 | 1482 | 2421 | 4069 | 6678 | 11165 | 18240 | 20869 |
Крутящий момент на штоке, необходимый для открытия затвора, Нм
| DN | PN, кгс/см2 | |
| 16 | Примечание | |
| 40 | 10 | Для уплотнения NBR применять коэффициент 1,25. Для рабочей среды газ, воздух применять коэффициент 1,5. Для сухих сыпучих рабочих сред применять коэффициент 1,7 |
| 50 | 19 | |
| 65 | 22 | |
| 80 | 54 | |
| 100 | 66 | |
| 125 | 78 | |
| 150 | 120 | |
| 200 | 228 | |
| 250 | 388 | |
| 300 | 588 | |
| 350 | 750 | |
| 400 | 1320 | |
| 450 | 1440 | |
| 500 | 1680 | |
| 600 | 2640 | |
Рекомендуемый минимальный внутренний диаметр трубопровода для установки затворов серии СНМ 58060
| DN | Номинальный внутренний диаметр трубопровода, Dном, мм | Минимальный внутренний диаметр трубопровода, Dмин, мм | Минимальный радиальный зазор от кромки диска до внутренней поверхности трубопровода, мм |
| 40 | 40 | 30,5 | 1,5 |
| 50 | 50 | 34 | |
| 65 | 65 | 53 | |
| 80 | 80 | 72 | |
| 100 | 100 | 92 | |
| 125 | 125 | 118 | |
| 150 | 150 | 145,5 | |
| 200 | 200 | 200 | 3 |
| 250 | 250 | 249 | |
| 300 | 300 | 299 | |
| 350 | 350 | 336 | |
| 400 | 400 | 381 | |
| 500 | 500 | 478 | |
| 600 | 600 | 581 | 6 |
Показатели надежности
| DN | 40-100 | 125,150 | 200-300 | 350,400 | 450-600 |
| Полный средний ресурс, ч, не менее | 40000 | ||||
| Средний ресурс манжеты, циклов | 5000 | 4000 | 3600 | 3000 | 2000 |
| Гарантийная наработка манжеты, циклов, не менее | 1800 | 1500 | 1400 | 1200 | 800 |
Основные габаритные и присоединительные размеры межфланцевых затворов
исполнение затвора DN 40-200 с рукояткой
| DN | PN, кгс/см2 | A | B | C | L | верхний фланец по ISO | IxI | Масса с рукояткой, кг |
| 40 | 10/16 | 70 | 133 | 25 | 33 | F07 | 11х11 | 3 |
| 50 | 10/16 | 61 | 141 | 25 | 43 | F07 | 11 х11 | 3,2 |
| 65 | 10/16 | 72 | 153 | 25 | 46 | F07 | 11 х11 | 3,9 |
| 80 | 10/16 | 87 | 161 | 25 | 46 | F07 | 11 х11 | 4,3 |
| 100 | 10/16 | 106 | 179 | 25 | 52 | F07 | 11 х11 | 5,6 |
| 125 | 10/16 | 123 | 193 | 25 | 56 | F07 | 14 х14 | 7,7 |
| 150 | 10/16 | 137 | 204 | 25 | 56 | F07 | 14 х14 | 8,5 |
| 200 | 10/16 | 174 | 247 | 35 | 60 | F10 | 17 х17 | 14,4 |
исполнение затвора DN 40 – 600 с редуктором
| DN | PN, кгс/см2 | A | B | C | L | верхний фланец по ISO | IxI | Масса с редуктором, кг |
| 40 | 10/16 | 70 | 133 | 25 | 33 | F07 | 11х11 | 3,2 |
| 50 | 10/16 | 61 | 141 | 25 | 43 | F07 | 11 х11 | 3,7 |
| 65 | 10/16 | 72 | 153 | 25 | 46 | F07 | 11 х11 | 4,4 |
| 80 | 10/16 | 87 | 161 | 25 | 46 | F07 | 11 х11 | 4,8 |
| 100 | 10/16 | 106 | 179 | 25 | 52 | F07 | 11 х11 | 6,1 |
| 125 | 10/16 | 123 | 193 | 25 | 56 | F07 | 14 х14 | 8,5 |
| 150 | 10/16 | 137 | 204 | 25 | 56 | F07 | 14 х14 | 10 |
| 200 | 10/16 | 174 | 247 | 35 | 60 | F10 | 17 х17 | 16 |
| 250 | 10/16 | 209 | 280 | 30 | 68 | F10 | 22х22 | 26 |
| 300 | 10/16 | 253 | 324 | 30 | 78 | F10 | 22х22 | 40 |
| 350 | 10/16 | 260 | 368 | 45 | 78 | F10 | 22х22 | 56 |
| 400 | 10/16 | 315 | 400 | 50,8 | 102 | F14 | 27х27 | 66 |
| 450 | 10/16 | 340 | 425 | 50,8 | 114 | F14 | 27х27 | 113 |
| 500 | 10/16 | 379 | 485 | 57,5 | 127 | F14 | 32х32 | 124 |
| 600 | 10/16 | 440 | 565 | 70 | 154 | F16 | 36х36 | 159 |
