Задвижки шланговые (пережимные)
Задвижки шланговые (пережимные) от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Задвижки шланговые (пережимные)

Задвижки шланговые (пережимные)

Температура раб. среды, °С:
От -30 до +120
Климатическое исполнение:
УХЛ3
Производитель:
ООО НПО "Спецнефтемаш"


Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Запрос цены
Консультация



Популярные шланговые задвижки:

Задвижка шланговая 33а17р
Тип присоединения: фланцевые
Модель: 33А17Р
Давление: Ру 16
Температура рабочей среды, °С: От -30 до +120
Температура окружающего воздуха, °С: От -30 до +45
Тип стальной задвижки: шланговая
Климатическое исполнение: УХЛ3
Узнать цену

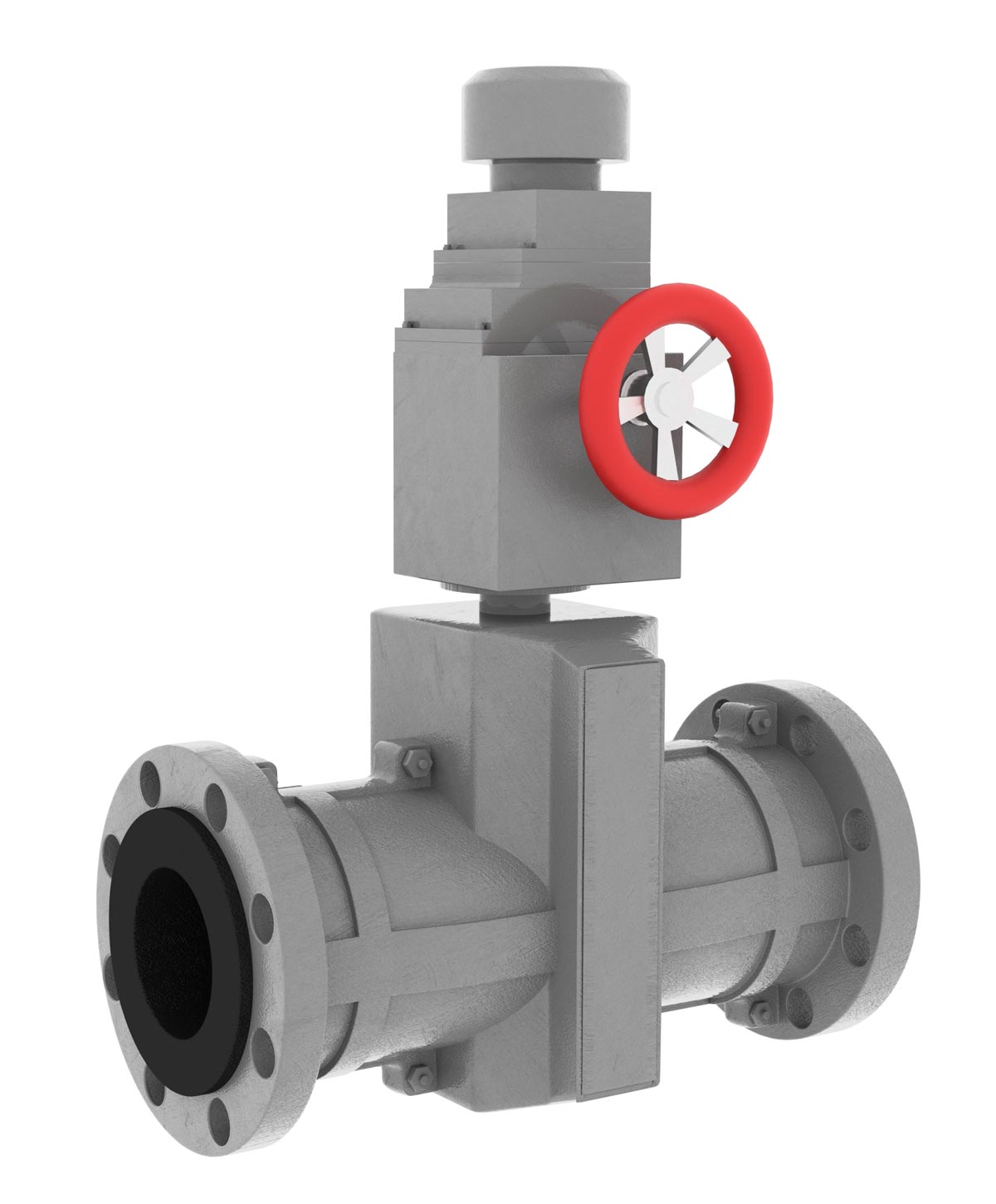

Задвижка шланговая с электроприводом СНМ 5881
Тип присоединения: фланцевые
Модель: СНМ 5881
Давление: Ру 16
Температура рабочей среды, °С: От -30 до +120
Температура окружающего воздуха, °С: От -30 до +45
Тип стальной задвижки: шланговая
Климатическое исполнение: УХЛ3
Узнать цену

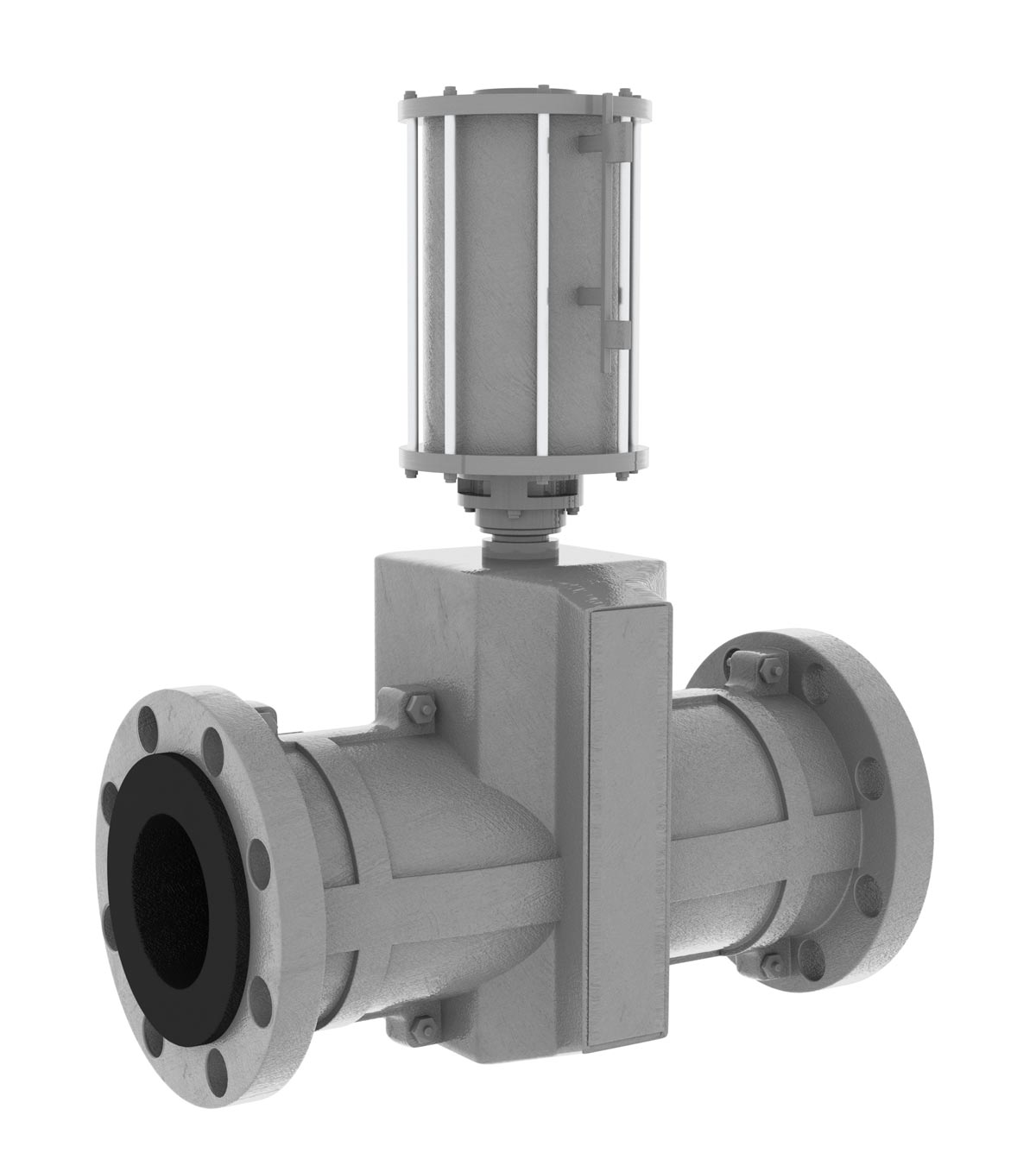

Задвижка шланговая с пневмоприводом СНМ 5881
Тип присоединения: фланцевые
Модель: СНМ 5881
Давление: Ру 16
Температура рабочей среды, °С: От -30 до +120
Температура окружающего воздуха, °С: От -30 до +45
Тип стальной задвижки: шланговая
Климатическое исполнение: УХЛ3
Узнать цену
Задвижка шланговая ручная СНМ 5881
Тип присоединения: фланцевые
Модель: СНМ 5881
Давление: Ру 16
Температура рабочей среды, °С: От -30 до +120
Температура окружающего воздуха, °С: От -30 до +45
Тип стальной задвижки: шланговая
Климатическое исполнение: УХЛ3
Узнать цену


Каталог шланговых задвижек:

Задвижка шланговая,
фланцевая,
пережимная
Узнать цену
Задвижка шланговая,
фланцевая,
пережимная
Узнать цену
Задвижка шланговая,
фланцевая,
пережимная
Узнать цену
Задвижка шланговая,
Ру 16,
фланцевая,
пережимная
Узнать цену
33а23р
33а624р
33а921р
33а603р
33а619р
33а903р
33п22р
33а26р
33а27р
33а29р
33а627р
33а929р
33а629р
33а923р



Запорная арматура, в которой перекрытие движения рабочей среды осуществляется за счет пережатия специального шланга – гибкого патрубка в конструкции устройства, – называется шланговой задвижкой. Ее механизмы нашли применение в трубопроводах, транспортирующих различные типы рабочей среды (при условии, что она не разрушает материал эластичного патрубка).

Как правило, используется такая трубопроводная арматура в системах с невысоким внутренним давлением – водопроводах ЖКХ, нефтепроводах и т. д. Благодаря простому устройству арматура удобна в эксплуатации и неприхотлива в обслуживании.

Сфера применения шланговых задвижек

Принципиальным отличием шланговой задвижки от аналогичных механизмов запорной арматуры для трубопроводов является отсутствие седел и уплотнительных поверхностей затвора. Процесс остановки движения рабочей среды осуществляется за счет ее (среды) прохождение через эластичный шланг:

  • в открытом положении скорость движения потока ограничена только диаметром патрубка;
  • при переводе в положение «закрыто» шланг просто пережимается штоком, роль которого выполняет шпиндель шланговой задвижки.

Несмотря на простоту конструкции, сфера эксплуатации запорной арматуры достаточно широка. Она подходит для установки в трубопроводах, транспортирующих различные рабочие среды:

  • пульпообразные;
  • мелкодисперсные;
  • вязкие;
  • густые;
  • масляные.

В зависимости от резины, из которой выполняется патрубок шланговой задвижки, определяются и ее эксплуатационные характеристики при использовании на трубопроводах. Максимальное внутреннее давление трубопроводной сети, с которой может использоваться запорная арматура, составляет 1,6 МПа (в зависимости от типа резины она может увеличиваться до 30–40 бар). Предельная температура – до +110°C.

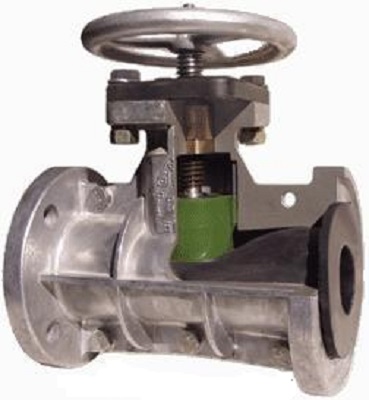

Устройство шланговой задвижки

Устройство шланговой задвижки

Конструкция предельно проста – в ней нет клапанов и вращающихся вокруг своей оси дисков. Только металлический корпус, система управления перекрытием (поршень или клин, который пережимает шланг) и собственно, патрубок, через который пропускается поток.

Последний представляет собой отрезок шланга из эластичной резины. Именно благодаря свойствам этой резины конструкция изделия отличается простотой, а принцип его работы напоминает пресс:

  • в вертикальном торце металлического корпуса введен шток;
  • к концу штока прикреплен затвор;
  • в зависимости от модели, затвор может быть цельным или состоять из 2 частей (в первом случае он просто давит на патрубок, пережимая шланг, во втором патрубок зажимается между 2 частями устройства, как в задвижке 33а17р).

Какие преимущества и недостатки имеет шланговая задвижка

Главное преимущество, которое определяет цену шланговой задвижки, – элементарный принцип работы, благодаря которому в непосредственный контакт с рабочей средой вступает только материал патрубка. Среди прочих плюсов стоит отметить:

  • предупреждение заторов благодаря сбросу отложений из тоннеля шланга при каждом срабатывании (это единственный тип запорной арматуры, который сам себя защищает от заторов – диаметр условного прохода почти никогда не меняется со временем);
  • невысокие гидравлические потери при эксплуатации в трубопроводе;
  • минимальные расходы на обслуживание трубопроводной запорной арматуры;
  • высокую износостойкость эластичного элемента;
  • коррозионную стойкость резины патрубка;
  • обоснованную стоимость шланговой задвижки.

Наряду с основной функцией (перекрытие движения), задвижка выполняет еще и роль условного фильтра. Крупные частицы (механические) застревают в эластичном материале резины и удерживаются в ней. Такой процесс называется шаржированием.

Недостатки шланговой арматуры:

  • значительная высота конструкции (строительная), особенно в устройствах с выджвижным шпинделем (для установки на трубопровод в месте монтажа нужно предусмотреть запас площади, так как ход затвора-шпинделя для полного выдвижения-открытия составляет не меньше 1 диаметра);
  • невысокая скорость смены положений;
  • износ эластичного патрубка из-за постоянного контакта с рабочими средами.

Виды запорной арматуры

Виды шланговых задвижек

Основной признак классификации делит шланговые задвижки на виды по материалу исполнения. Здесь 4 основных и 1 редкая группы.

  • Чугунная запорная арматура. Применяется для оснащения трубопроводов, которые транспортируют химически активные продукты (в том числе, пищевые). Элементы такой задвижки не оказывают никакого влияния на химический состав транспортируемого продукта.
  • Стальная задвижка нашла применение в трубопроводах с сыпучими, вязкими, химически активными и сильноагрессивными рабочими средами. Такой вид запорной арматуры тоже может использоваться в сетях пищевой промышленности, поскольку не влияет на химический состав продукта.
  • Алюминиевая шланговая задвижка – один из самых легких вариантов изделий. Используется для перекрытия потоков суспензий, жидких и газожидкостных материалов.
  • Трубопроводная арматура из полимеров (неметаллическая) предназначается для обслуживания трубопроводов с агрессивными абразивными материалами при невысоких внутренних температурах в сети.
  • Довольно редко, но все же используются в современных системах и устройства из цветных металлов. Они нужны для долгосрочной работы с особо агрессивными рабочими средами (транспортировка продуктов нефти, вязких субстанций, пульпообразных материалов, масел и т. д.).

В большинстве случаев это фланцевая шланговая задвижка (ее установка осуществляется при помощи фланцев). По типу запирающего элемента (который играет роль пресса) она может быть клиновой или не клиновой. Шпиндель в механизмах бывает выдвиждым/подвижным и невыдвижным/неподвижным.

Еще один признак деления на виды – механизм «пресса». Он бывает одно- и двухсторонним. В первом случае патрубок пережимается только верхней частью затвора, во второй – обеими частями, которые оказывают давление на шланг с двух сторон (двигаются навстречу друг к другу, зажимая между собой эластичный патрубок).

Эксплуатация шланговой задвижки

Принцип работы механизма довольно прост:

  • есть эластичный патрубок, через который проходит рабочая среда;
  • этот патрубок принудительно пережимается механически (обычно по центру) 1–2 условными планками, которые приходят в движение под действием того или иного привода;
  • перемещаются планки «пресса» по специальным направляющим.

Принудительная связь (называется геометрическим замыканием) между шлангом задвижки и механизмом его пережатия обеспечивает отличную повторяемость циклов открывания, это плюс для трубопроводной арматуры. Собственно, привод, которым приводится в движение планка (или планки) механизма пережатия, может отличаться от модели к модели.

Обслуживание

Наиболее частая операция по обслуживанию шланговых задвижек – замена эластичного элемента. Он изнашивается быстрее других деталей, но стоит недорого и меняется довольно легко. Главное, проводить постоянный контроль его состояния, чтобы вовремя запланировать процедуру замены (она не требует сложного профессионального инструмента и осуществляется в соответствии с инструкцией, которая прилагается к устройству).

Заказать шланговые задвижки с доставкой в Глушково

Если вы планируете купить шланговые задвижки для обустройства трубопровода, выбирайте изделия проверенных производителей. ООО НПО «СпецНефтеМаш» – один из самых опытных российских участников рынка изготовления трубопроводной запорной арматуры.

У нас можно заказать шланговые задвижки от производителя как стандартного, так и специального исполнения с долгосрочной гарантией и доставкой по всей России. Оставляйте заявку на сайте или заказывайте поставку по телефону.
